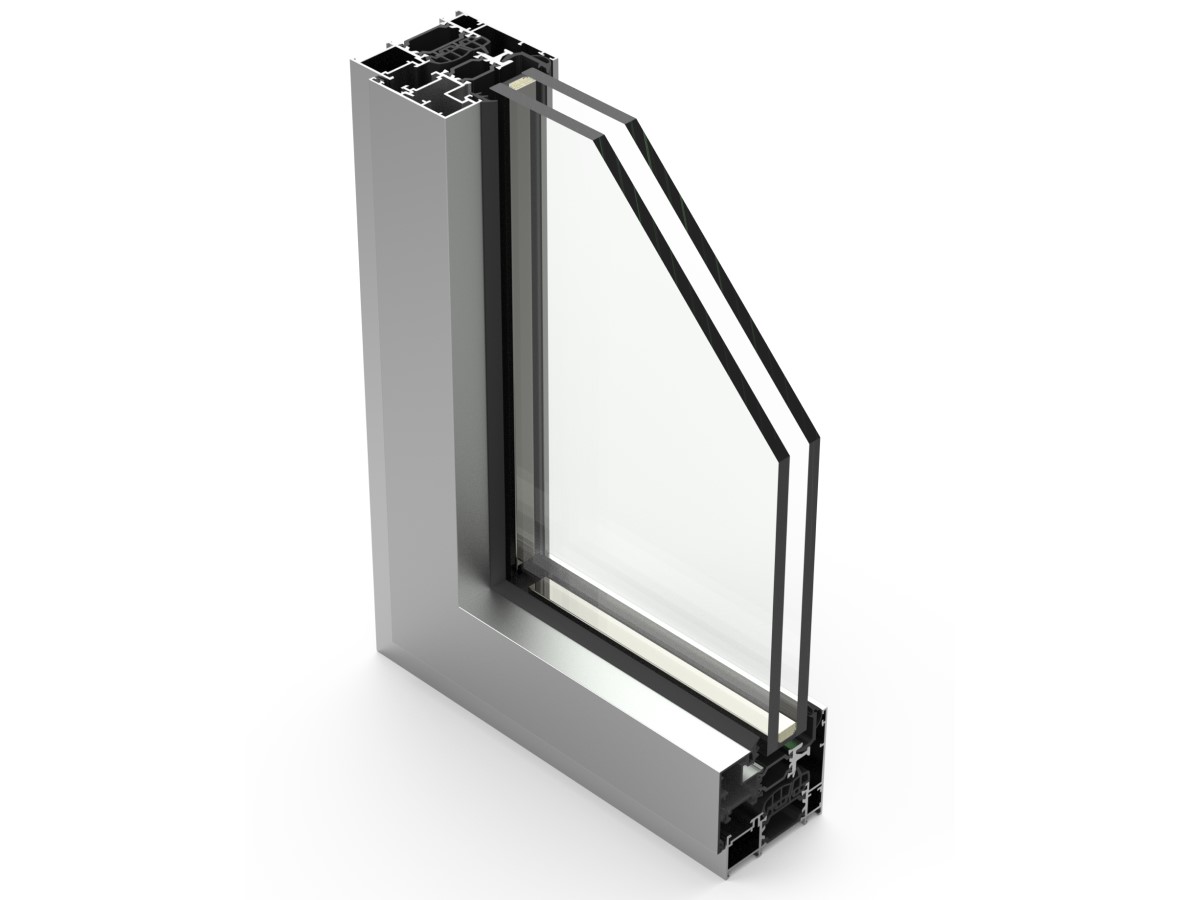

ALG 75 MÁXIMA HS

Sistema de Hoja Oculta que abre espacios arquitectónicos a la iluminación natural

El Sistema HS es un referente en estética para ventanas con rotura de puente térmico; vista desde el exterior sólo del perfil de cerco liso de 73 mm o cerco con huella de 70 mm. Sistema sin junquillo donde la propia hoja recoge el acristalamiento, una solución innovadora.

Marco y hoja con profundidad de 75 y 69,5 mm respectivamente y Canal Europeo.

Dicho canal posibilita todo tipo de aperturas como practicable interior o exterior, abatible u oscilo batiente.

Sistemas de herrajes de bisagras vistas y ocultas CHIC, permite a los sistemas practicables y oscilo batientes una apertura total de la ventana de 180º, regulación tridimensional y micro métrica en todas las direcciones independientes entre sí, garantizando una capacidad de carga máxima por hoja oscilo batiente de 150 Kg.

El sistema ALG permite la posibilidad de elevar sus prestaciones térmicas, mediante la inserción de unos perfiles aislantes en las cámaras de las poliamidas, en el galce del vidrio y en el exterior del cerco, convirtiéndola de esta forma en ALG 75 MAXIMA HS HQ (High Quality).

Posibilidad de diferentes acabados:

Bicolor
Lacado Color (RAL, moteados y rugosos)
Lacado Madera Sublicromia
Lacado Antibacteriano
Anodizado

Características técnicas

Carpintería practicable con cámara Europea
Sección de marco: 75 mm
Sección de hoja: 69,5 mm
Rotura de puente térmico con:

Poliamida de 34 mm en marcos
Poliamida de 26 mm en hojas

Junta Central en espuma de EPDM
Apertura Practicable. Peso máximo por hoja: 100 Kg
Apertura Oscilo Batiente. Peso máximo por hoja: 140 Kg
Apertura Oscilo Batiente Oculto. Peso máximo por hoja: 150 Kg
Medidas mínimas por hoja:

470 mm en ancho
650 mm en alto

Medidas máximas por hoja:

1700 mm en ancho
2500 mm en alto

Acristalamiento máximo hasta 53 mm en marcos
Acristalamiento máximo hasta 42 mm en hojas
Posibilidades de apertura interior:

Practicable
Oscilo Batiente
Abatible

Especificaciones técnicas

[Alg 75 HS-Seccion lateral ventana Cerco huella]
[Alg 75 HS-Seccion lateral ventana Cerco solape]
[Alg 75 HS-Seccion central ventana]
[Alg 75 HS-Seccion pilastra ventana con fijo]

Permeabilidad al aire CLASE 4 *
UNE EN 1026 – EN 12207

Estanqueidad al agua CLASE E900 *
UNE EN 1027 – EN 12208

Resistencia al viento CLASE C5 *
UNE EN 12211 – EN 12210

Transmitancia térmica «Uw» Ventana 1,0 W/m2 K **
UNE EN ISO 10077-1

Transmitancia térmica «Uf» Marco 1,5 W/m2 K
UNE EN ISO 10077-2

Aislamiento acústico 45 dB (-2;-6) ***
UNE EN 10140-2:2011

* Ventana de 2 hojas de 1230 x 1480 mm.
** Ventana de 2 hojas de 1600 x 2335 mm; vidrio Ug: 0,6 W/m2 K
*** Ventana de 2 hojas de 1230 x 1480 mm; vidrio 4+4 Silence/16/5+5 Silence
